АВИЦ-70

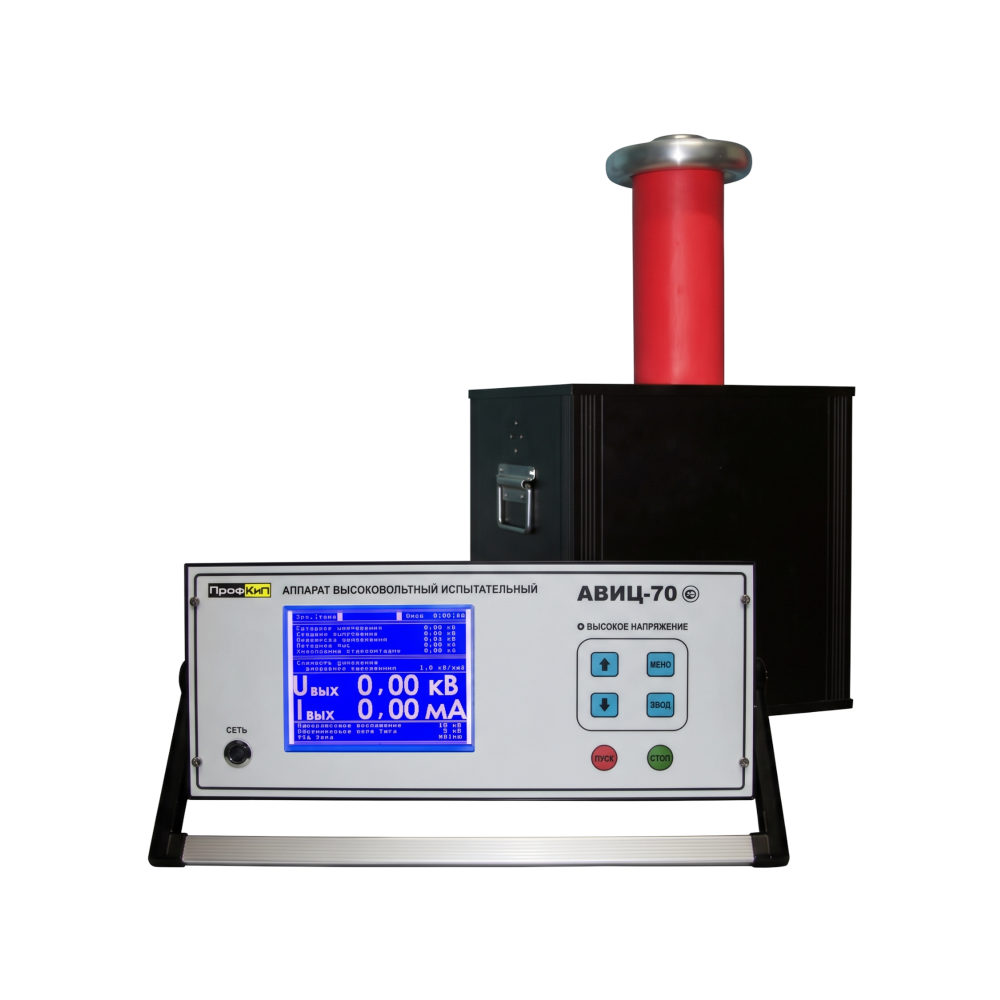

ПрофКиП АВИЦ-70 аппарат высоковольтный испытательный

ГОСРЕЕСТР СИ РФ 59681-15

395 010 РУБ. вместо 415 800 РУБ.

Скидка при заказе от 200 000 руб.

До конца акции осталось

РАЗРАБОТКА 2015 года

Назначение аппарата высоковольтного испытательного ПрофКиП АВИЦ-70

Аппарат высоковольтный испытательный ПрофКиП АВИЦ-70 предназначен для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц и напряжения постоянного тока отрицательной полярности, а также измерения среднеквадратических значений напряжения переменного тока, амплитудных значений напряжения постоянного тока отрицательной полярности и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжений, твердых диэлектриков, средств защиты.

Особенности и преимущества аппарата высоковольтного испытательного ПрофКиП АВИЦ-70

▪ Высокая точность измерения напряжения и тока

▪ Встроенное разрядное устройство для снятия заряда с емкостного объекта

▪ Автоматический и ручной режим работы

▪ Регулируемая защита по току

▪ Режим стабилизации тока

▪ Интеллектуальное ограничение зарядного тока при наборе напряжения для избежания пробоя кабельной линии

▪ Температурная защита высоковольтного блока от перегрева

▪ Большой и четкий графический дисплей

▪ Низкий вес

▪ Компактные размеры

▪ Стабилизация параметров трансформаторного масла, не требует обслуживания и замены

Основные технические характеристики аппарата высоковольтного испытательного ПрофКиП АВИЦ-70

Параметры	Значения
Диапазон измерения среднеквадратических значений напряжения переменного токасинусоидальной формы частотой50 Гц	1.00 кВ … 50.00 кВ
Диапазон измерения амплитудных значений напряжения постоянного тока отрицательной полярности с учетом амплитуды пульсаций, не превышающей 5%	1.00 кВ … 70.00 кВ
Диапазон измерения среднеквадратических значений силы переменного тока с заземленной нагрузкой	0.05 мА … 30.00 мА
Диапазон измерения амплитудных значений силы постоянного тока с заземленной нагрузкой	0.05 мА … 15.00 мА
Пределы допускаемой относительной погрешности измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц	±[1.0 + 0.04 х (\|X_k /x\| - 1)]%*
Пределы допускаемой относительной погрешности измерения амплитудных значений напряжения постоянного тока отрицательной полярности с учетом амплитуды пульсации, не превышающей 5%	±[1.0 + 0.04 х (\|X_k /x\| - 1)]%*
Пределы допускаемой относительной погрешности измерения среднеквадратических значений силы переменного тока с заземленной нагрузкой	±[2.0 + 0.04 х (\|X_k /x\| - 1)]%*
Пределы допускаемой относительной погрешности измерения амплитудных значений силы постоянного тока с заземленной нагрузкой	±[2.0 + 0.04 х (\|X_k /x\| - 1)]%*
*где X_k – конечное значение диапазона измерения х – измеряемое значение
Автоматическое ограничение выходного напряжения при превышении предельных значений напряжения:	переменный ток (среднеквадратическое значение): не более 51.0 кВ ±0.5 постоянный ток (маплитудное значение: не более 71.0 кВ ±0.5
Пороговое значение силы переменного тока при срабатывании схемы защиты от перегрузки по переменному току	31 мА ±0.5
Пороговое значение силы постоянного тока при срабатывании схемы защиты от перегрузки по постоянному току	16 мА ±0.5
Программируемое ограничение выходного напряжения переменного тока	5 кВ … 51 кВ, шаг 1 кВ
Программируемое ограничение выходного напряжения постоянного тока	5 кВ … 71 кВ, шаг 1 кВ
Программируемое ограничение силы переменного тока	1 мА … 31 мА, шаг 1 мА
Программируемое ограничение силы выходного тока	1 мА … 16 мА, шаг 1 мА
Программируемое время испытания, мин	0 м … 59 м, шаг 1 мин
Программируемое время испытания, час	0 ч … 24 ч, шаг 1 час
Отключение высокого напряжения по окончании испытания	ручное /автоматическое
Максимальное время работы в циклическом режиме	в режиме постоянного тока (25 кВ, 7 мА): 8 ч с последующим отключением на 1 ч в режиме переменного тока (25 кВ, 15 мА): 8 ч с последующим отключением на 1 ч

Условия эксплуатации аппарата высоковольтного испытательного ПрофКиП АВИЦ-70

▪ Температура окружающего воздуха: -20°С … 40°С

▪ Относительная влажность воздуха при температуре 25°С: не более 98%

▪ Атмосферное давление: 84 кПа … 106.7 кПа

Общие данные аппарата высоковольтного испытательного ПрофКиП АВИЦ-70

▪ Средняя наработка на отказ в нормальных условиях применения: 8000 ч

▪ Питание: 220 В ± 22В, 50 Гц ± 10 Гц

▪ Максимальная потребляемая мощность: 2500 ВА

▪ Габаритные размеры блока индикации: 360х150х330 мм

▪ Габаритные размеры блока высоковольтного: 360х275х290 мм

▪ Вес блока индикации: 12 кг

▪ Вес блока высоковольтного: 27 кг

Комплект поставки аппарата высоковольтного испытательного ПрофКиП АВИЦ-70

Наименование	Количество
Блок индикации	1 шт.
Блок высоковольтный	1 шт.
Кабель межблочный соединительный	1 шт.
Кабель сетевой	1 шт.
Провод заземления	1 шт.
Вставка плавкая 20 А	1 шт.
Руководство по эксплуатации	1 шт.
